KINGSTAR PLC Runtime 连结设定

结束编程后，您需要连结至 PLC Runtime 执行该程式，连结建立后 LogicLab 会将封包传至 PLC Runtime。切记，连结设定仅可套用于目前的专案，若有多个专案，需各别更改其连结设定。

1. 于 On-line 选单点选 Set up communication。

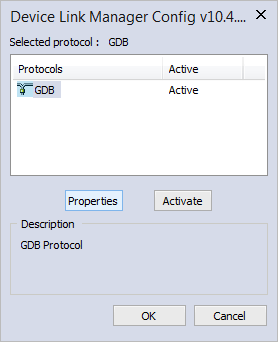

2. 于 Device Link Manager Config 对话框中选择 GDB 并点选 Properties。



3. 于 Gdb Config 对话框中的 IP address 栏位填入以下 IP 位址。
• 预设上不需更改 IP 位址，可用 127.0.0.1。



• 若将 KINGSTAR LogicLab 与 KINGSTAR PLC Runtime 安装在不同电脑上，必须输入已安装 PLC Runtime 电脑上的 Windows IP 位址，例如 PLC Runtime 安装在 Windows IP 位址为 192.168.100.65 的电脑上，则需填入此 IP 位址。

连结至远端电脑前，在安装 KINGSTAR PLC Runtime 的电脑上需于防火墙设定中允许连接埠 5000，否则连结无法建立。

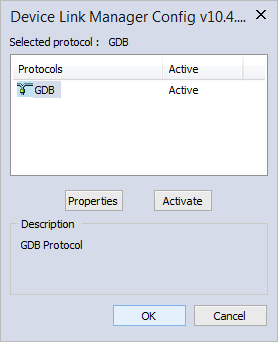

4. 于 Device Link Manager Config 窗格点选 OK。
