KINGSTAR 示波器使用者介面

此章节提供 KINGSTAR 示波器的使用者介面资讯。

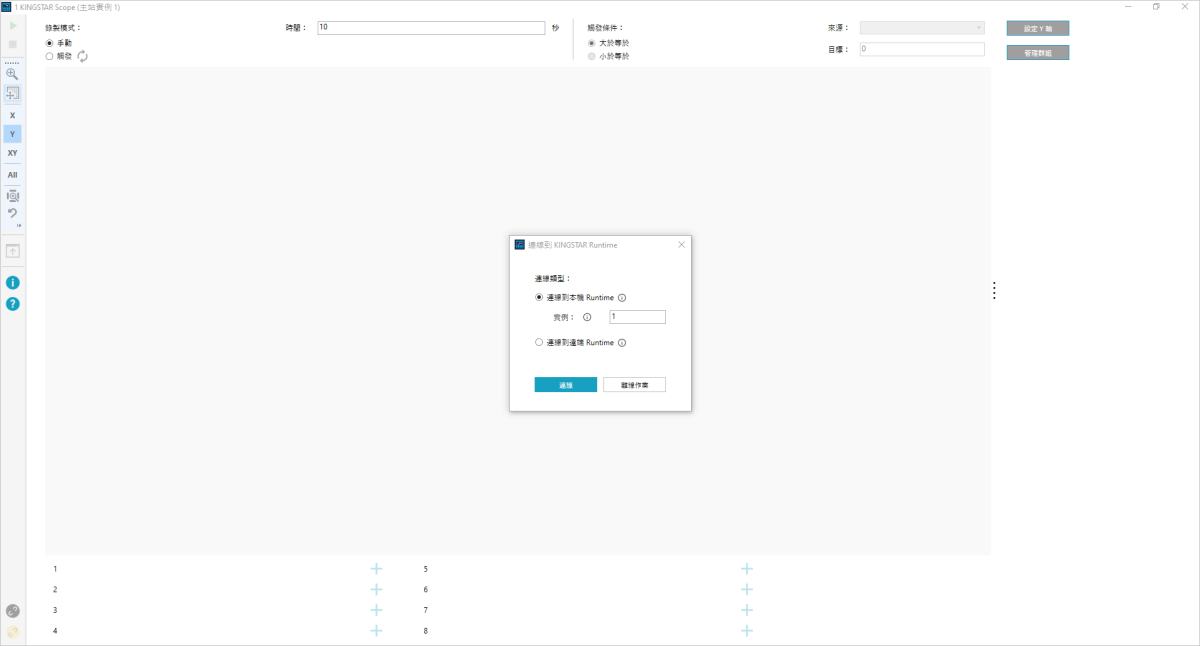

透过 KINGSTAR 控制台开启 KINGSTAR 示波器时会显示「连线到 KINGSTAR Runtime」弹跳视窗。

• 连接到本机 Runtime：此选项仅在已安装 KINGSTAR Runtime 的电脑上会出现。选择以将 KINGSTAR 示波器连接到本机端 KINGSTAR Runtime。您可在「实例」输入框中输入一个编号值以选择一个实例。
• 连接到远端 Runtime：选择以将 KINGSTAR 示波器连接到远端 KINGSTAR Runtime。输入远端电脑的使用者名称、选择使用者角色并输入密码。您可在「实例」输入框中输入一个编号值以选择一个实例。
  请注意，您需使用 OPC UA 伺服器资讯以建立远端连线，请至「OPC UA 伺服器」参考相关设定资讯；或至「KINGSTAR OPC UA」了解详情。

注意：仅当您于 KINGSTAR 控制台的「一般设定」预先新增过实例后，「连线到 KINGSTAR Runtime」弹跳视窗才会显示「实例」输入框。您可输入一个实例编号以开启 KINGSTAR 示波器，所选的实例编号将显示在 KINGSTAR 示波器的标题栏。

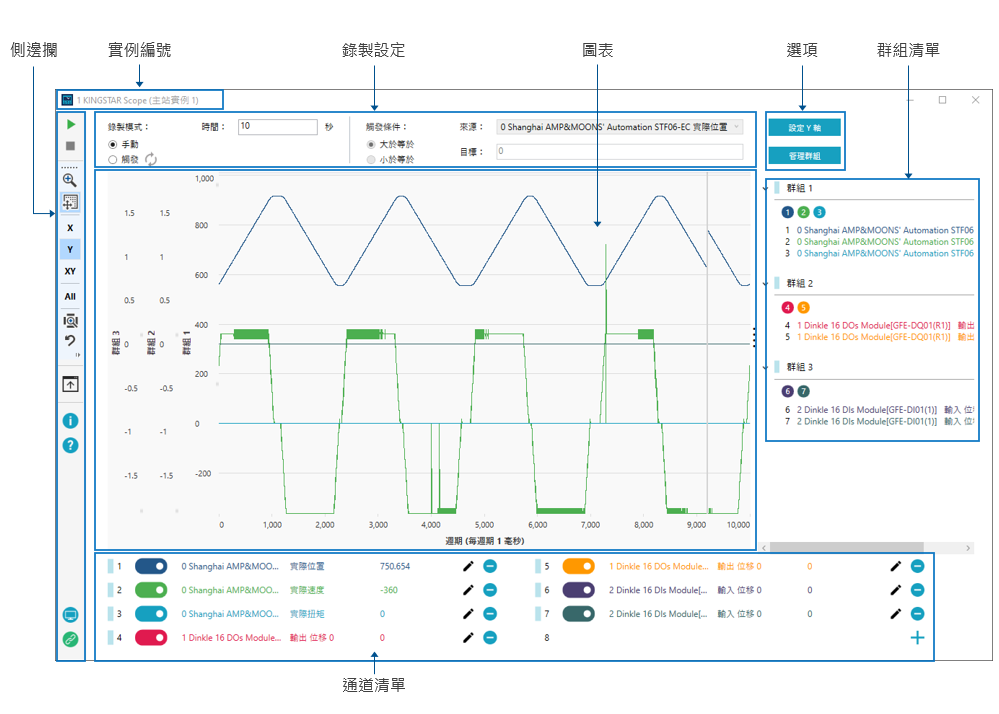

点击「连线」，KINGSTAR 示波器即连接到所选的 KINGSTAR Runtime。连接后即可开始使用 KINGSTAR 示波器，以下为介面说明：

【侧边栏】：控制示波器的指令。

【实例编号】：显示所选的实例编号。若所选实例为零，不会显示编号值。

【录制设定】：录制设定。

【图表】：显示录制的变数轨迹。

• 周期：周期由用来建立 EtherCAT 连线的 KINGSTAR 应用程式所设定，预设周期为 1 毫秒。

【选项】：改变 Y 轴并管理群组。

• 设定 Y 轴：更改通道或群组的 Y 轴顺序，中间黑色图标代表图表，若 Y 轴在图标的左侧，则其显示在图表的左侧； 如果 Y 轴在图标的右侧，则其显示在图表的右侧。
• 管理群组：增加或移除群组中的通道，欲增加或移除通道，将其从未分组的通道拖曳至群组，亦可将通道在群组间拖移，所编辑的群组将显示在群组清单上。欲取消所有群组，点击全部删除。

【群组清单】：显示已分组的通道。

【通道清单】：显示已连接的硬体。
