自訂虛擬馬達

自訂虛擬馬達（Custom Simulated Motor）功能允許使用者在 KINGSTAR 的虛擬軸上模擬自訂馬達行為。要使用此功能，使用者必須準備一個使用者應用程式以及一個自訂虛擬馬達 RTDLL。KINGSTAR 提供了一組 API 與實作範例，以支援使用者開發應用程式與自訂 RTDLL。

注意：自 KINGSTAR 4.5.4 及以後版本支援自訂虛擬馬達功能。

本節內容：

工作流程
在 RTDLL 中實作自訂虛擬馬達
在 KINGSTAR 中使用自訂虛擬馬達
- C++ 實作範例
- .NET 實作範例

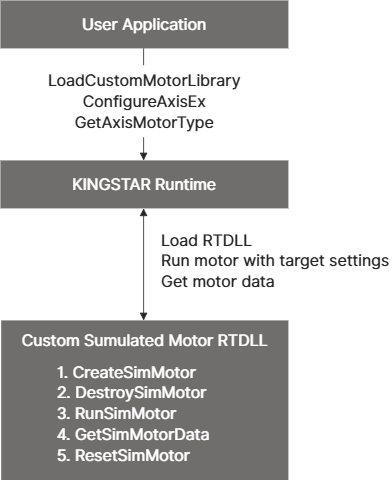

工作流程

以下為使用自訂虛擬馬達功能的基本流程：

建立使用者應用程式
使用下列 API 來建立自訂應用程式，詳細資訊請參閱「在 KINGSTAR 中使用自訂虛擬馬達」中的 C++ 與 .NET 實作範例：
- LoadCustomMotorLibrary：將自訂虛擬馬達 RTDLL 載入 KINGSTAR。
- ConfigureAxisEx：配置虛擬軸的設定，並將該軸關聯到自訂虛擬馬達。
- GetAxisMotorType：檢查虛擬馬達類型。
- KINGSTAR Motion APIs：與自訂虛擬馬達進行互動。

實作自訂虛擬馬達 RTDLL

為了在 KINGSTAR 中使用自訂虛擬馬達，必須將其實作為 RTDLL。其中，RTDLL 必須實作以下函式，以便 KINGSTAR 載入並執行馬達虛擬行為。有關實作的詳細資訊，請參閱「在 RTDLL 中實作自訂虛擬馬達」。

需求函式：CreateSimMotor, DestroySimMotor, RunSimMotor, GetSimMotorData, ResetSimMotorData

點擊以查看程式碼片段

複製

// Create simulated motor that will be used by KINGSTAR motion runtime.
//
// Parameters:
// * Index: Axis index
// * SimulatedAxisDetails: Pointer to a structure that contains simulated axis details
//
// Returns: Handle to custom simulated motor
__declspec (dllexport) HANDLE __stdcall CreateSimMotor(
    size_t Index, const McSimulatedAxisDetails* SimulatedAxisDetails);

// Destroy simulated motor. This function will be used when KINGSTAR motion runtime cleans up its
// internal resource, and you can use it to clean internal simulated motor resources.
//
// Parameters:
// * MotorHandle: Simulated motor handle
__declspec (dllexport) void __stdcall DestroySimMotor(HANDLE MotorHandle);

// Run simulated motor. This function will be used by KINGSTAR motion runtime to run your
// simulated motor logic.
//
// Parameters:
// * MotorHandle: Simulated motor handle
// * ControlMode: Axis control mode
// * TargetPosition: Interpolated position when axis is run in position mode, unit: count
// * TargetVelocity:
//  - Interpolated velocity when axis is run in position mode, unit: count/s
//  - PID velocity when axis is run in velocity mode, unit: count/s
// * TargetTorque: PID torque when axis is run in torque mode, unit: % of rated torque
// * TorqueOffset: Torque offset, unit: % of rated torque
__declspec (dllexport) void __stdcall RunSimMotor(
    HANDLE MotorHandle,
    McControlMode ControlMode,
    double TargetPosition,
    double TargetVelocity,
    double TargetTorque,
    double TorqueOffset
);

// Get data from simulated motor. This function will be used by KINGSTAR motion runtime to
// get simulated data.
//
// Parameters:
// * MotorHandle: Simulated motor handle
// * ActualPrimaryPosition: Output pointer of actual primary position, unit: count
// * ActualSecondaryPosition: Output pointer of actual secondary position, unit: count
// * ActualVelocity: Output pointer of actual velocity, unit: count/s
// * ActualTorque: Output pointer of actual torque, unit: % of rated torque
__declspec (dllexport) void __stdcall GetSimMotorData(
    HANDLE MotorHandle,
    double* ActualPrimaryPosition,
    double* ActualSecondaryPosition,
    double* ActualVelocity,
    double* ActualTorque
);

// Reset motor data. This function will be used when axis state is axisDisabled or axisStandstill.
// It can be used to reset internal variables in simulation logic.
//
// Parameters:
// * MotorHandle: Simulated motor handle
// * AxisState: Axis state
__declspec (dllexport) void __stdcall ResetSimMotorData(HANDLE MotorHandle, AxisState AxisState);

KINGSTAR Motion 將透過 RunSimMotor 傳遞運動目標設定給 RTDLL，以執行自訂虛擬馬達。
KINGSTAR Motion 將透過 GetSimMotorData 從自訂虛擬馬達擷取實際數據。

在 RTDLL 中實作自訂虛擬馬達

概述

若要將自訂虛擬馬達與 KINGSTAR 整合，您必須將其實作為 RTDLL，以使 KINGSTAR 能夠載入並執行馬達虛擬行為。

注意：請確保 RTDLL 實作不會產生錯誤，且不建議在 RTDLL 中使用 KINGSTAR API。開發前請詳閱「重要指引」。

開始使用

使用 KsUserApp 範例程式碼（請聯繫 KINGSTAR 技術支援以取得 KsUserApp）。
導覽至 KsCustomSimulatedMotorRTDLL 專案，作為參考實作。

專案結構

檔案	用途	是否需要修改
DllMain.cpp	RTDLL 入口點	不可修改
CustomSimulatedMotorRTDLL.h	整合至 KINGSTAR 的函式宣告	不可修改
CustomSimulatedMotorRTDLL.cpp	使用 BasicSimulatedMotor 的範例實作	可依需求自訂
BasicSimulatedMotor.h	基本虛擬馬達類別宣告	可依需求自訂
BasicSimulatedMotor.cpp	基本虛擬馬達類別實作	可依需求自訂

實作步驟

分析範例程式碼：
審閱範例實作以了解整體結構與工作流程。
修改 RTDLL 實作：
使用您的自訂馬達邏輯更新 CustomSimulatedMotorRTDLL.cpp。
實作馬達行為：
自訂 BasicSimulatedMotor.h 與 BasicSimulatedMotor.cpp 以符合您的馬達特性。

重要指引

開發您的 RTDLL 實作時，請遵守以下要求：

無錯誤執行：
實作絕不能產生錯誤或拋出異常。
API 限制：
不建議在 RTDLL 中使用 KINGSTAR API。
編譯設定：
建議在量產（Release）模式下編譯 RTDLL，以確保在生產環境中獲得最佳效能。

在 KINGSTAR 中使用自訂虛擬馬達

此章節說明如何使用 KINGSTAR C 與 .NET API 整合並執行自訂虛擬馬達，以下為整合標準流程：

初始化 KINGSTAR 子系統：
使用 Create 建立 KINGSTAR 環境。
載入自訂馬達函式庫：
呼叫 LoadCustomMotorLibrary 並提供 RTDLL 路徑。成功回傳後，會取得該 RTDLL 的函式庫 ID。
設定虛擬軸：
使用 SetConfiguredAxesCount 定義虛擬軸數量。
配置軸設定：
呼叫 ConfigureAxisEx 將軸與您的自訂虛擬馬達關聯。
注意：.NET API 中對應函式名稱為 ConfigureAxis。
設定運動參數：
依需求設定軸運動參數。
執行馬達虛擬行為：
執行虛擬軸測試實例。
清除：
執行完成後，停止並銷毀 KINGSTAR 子系統。

C++ 與 .NET API 範例專案提供詳細的實作範例，請見以下內容。

C++ 實作範例

開始使用

使用 KsUserApp 範例程式碼（請聯繫 KINGSTAR 技術支援以取得 KsUserApp）。
開啟 KsCustomSimulatedMotorAppCPP 專案。

專案元件

檔案	用途	是否需要修改
CustomSimulatedMotorApi.h	自訂虛擬馬達 API 宣告	不可修改
main.cpp	完整流程範例	可依需求自訂

執行 C++ 範例

設定 KINGSTAR Runtime 環境：
1. 從 KINGSTAR 控制台開啟 Runtime 設定。
2. 若已將 NIC 指派給 KINGSTAR，請釋放它以確保 KINGSTAR 在虛擬模式下執行。
準備您的 RTDLL：
1. 編譯 KsCustomSimulatedMotorRTDLL 專案。
2. 將編譯好的 RTDLL 部署至您的目標目錄。
設定範例專案：
1. 在 Visual Studio 中開啟範例專案。
2. 將 CUSTOM_SIMULATED_MOTOR_RTDLL_FILE_PATH 常數更新為指向您 RTDLL 的絕對 ASCII 路徑。
編譯並執行：
1. 編譯範例專案。
2. 執行執行檔並驗證主控台輸出。

建立自訂 C++ 應用程式

產生專案範本：
使用 RTX64 Project Wizard 建立一個新的 C++ 專案。
設定連結器相依性：
1. WIN32 配置：在連結器設定中加入 ksapi.lib。
2. RTSS 配置：在連結器設定中加入 ksapi_rtss.lib。
匯入 API 標頭檔：
從範例專案中將 CustomSimulatedMotorApi.h 複製到您的專案中。
實作您的邏輯：
以範例工作流程為基礎，根據您的特定需求自訂馬達測試邏輯。

.NET 實作範例

以下範例使用 KINGSTAR .NET Local API。

開始使用

使用 KsUserApp 範例程式碼（請聯繫 KINGSTAR 技術支援以取得 KsUserApp）。
開啟 KsCustomSimulatedMotorAppDotNet 專案。

專案元件

檔案	用途	是否需要修改
Program.cs	完整工作流程範例	可依需求自訂

執行 .NET 範例

設定 KINGSTAR Runtime 環境：
1. 從 KINGSTAR 控制台開啟 Runtime 設定。
2. 若已將 NIC 指派給 KINGSTAR，請釋放它以確保 KINGSTAR 在虛擬模式下執行。
準備您的 RTDLL：
1. 編譯 KsCustomSimulatedMotorRTDLL 專案。
2. 將編譯好的 RTDLL 部署至您的目標目錄。
設定範例專案：
1. 在 Visual Studio 中開啟範例專案。
2. 將 CUSTOM_SIMULATED_MOTOR_RTDLL_FILE_PATH 更新為指向您 RTDLL 的絕對 ASCII 路徑。
編譯並執行：
1. 編譯範例專案。
2. 執行執行檔並驗證主控台輸出。

建立自訂 .NET 應用程式

產生專案範本：
使用 Visual Studio 建立一個新的 .NET 專案。
設定引用：
1. 對於使用 KINGSTAR .NET Local API 的專案，加入：
  1. IntervalZero.KINGSTAR.Base
  2. IntervalZero.KINGSTAR.Local
2. 對於使用 KINGSTAR .NET OpcUa API 的專案，加入：
  1. IntervalZero.KINGSTAR.Base
  2. IntervalZero.KINGSTAR.OpcUa.Client
實作您的邏輯：
以範例工作流程為基礎，根據您的特定需求自訂馬達測試邏輯。
