KINGSTAR PLC Runtime 連結設定

結束編程後，您需要連結至 PLC Runtime 執行該程式，連結建立後 LogicLab 會將封包傳至 PLC Runtime。切記，連結設定僅可套用於目前的專案，若有多個專案，需各別更改其連結設定。

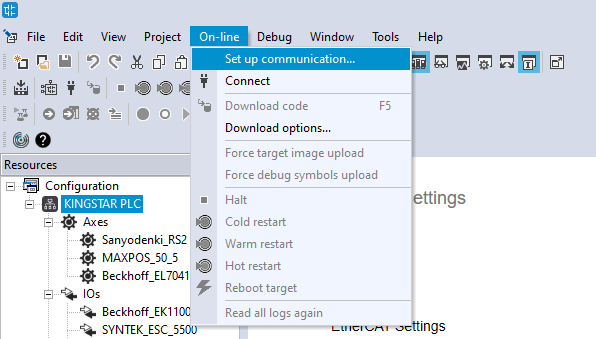

1. 於 On-line 選單點選 Set up communication。

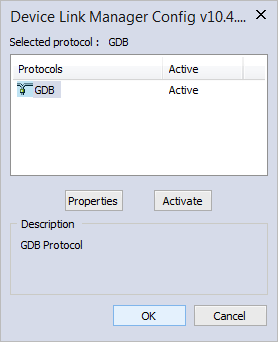

2. 於 Device Link Manager Config 對話框中選擇 GDB 並點選 Properties。



3. 於 Gdb Config 對話框中的 IP address 欄位填入以下 IP 位址。
• 預設上不需更改 IP 位址，可用 127.0.0.1。



• 若將 KINGSTAR LogicLab 與 KINGSTAR PLC Runtime 安裝在不同電腦上，必須輸入已安裝 PLC Runtime 電腦上的 Windows IP 位址，例如 PLC Runtime 安裝在 Windows IP 位址為 192.168.100.65 的電腦上，則需填入此 IP 位址。

連結至遠端電腦前，在安裝 KINGSTAR PLC Runtime 的電腦上需於防火牆設定中允許連接埠 5000，否則連結無法建立。



4. 於 Device Link Manager Config 窗格點選 OK。
