使用 KINGSTAR ESI 匯入工具



  1. 將硬體設定檔新增至 KINGSTAR 子系統：

    按一下開始 > KINGSTAR Runtime > KINGSTAR ESI 匯入工具啟動 KINGSTAR 匯入工具。

  2. 在檔案 (File) 主選單上，依需要共有三種開啟 ESI 資料庫的方式：

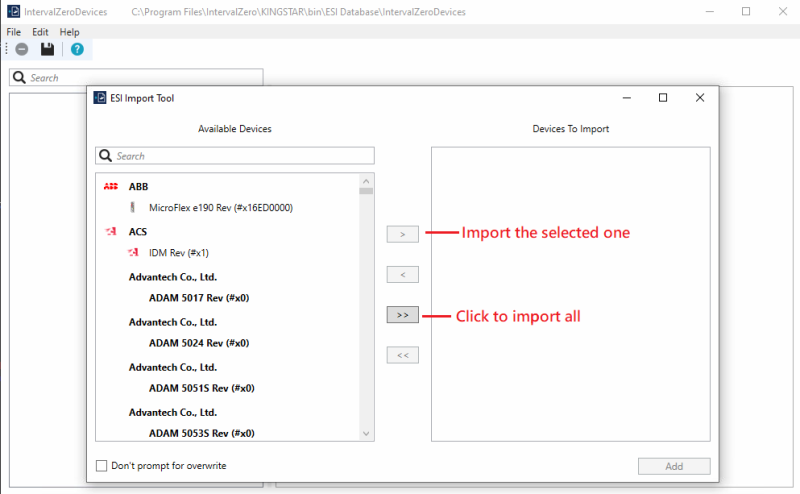

    1. 欲開啟現有支援的硬體設定檔，點選 Open Default Devices Database，其將自動開啟所有儲存於 KINGSTAR 的裝置資料庫，選擇匯入全部或欲匯入的設定檔並點 Add。

      注意：若只選擇匯入的特定裝置並點擊“保存”，則未選擇的裝置將從此預設裝置資料庫中刪除。

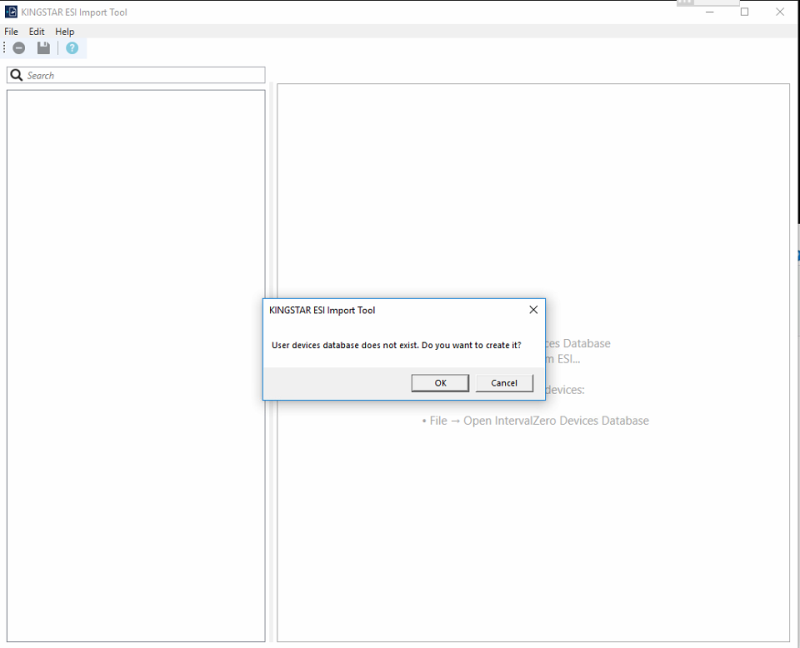

    2. 欲開啟先前建立的資料庫檔案，點擊Open User Devices Database，其將自動開啟您自訂的裝置資料庫，若尚未有使用者資料庫檔案，系統將會跳出對話框詢問是否建立一個，點擊 OK 後使用者裝置資料庫將自動建立，即可接著在此增加 ESI 檔案。

    3. 欲開啟有所有 ESI 檔的資料夾，點選 Open ESI Database，將開啟供選擇欲匯入檔案的資料庫資料夾，找到 .esidb 檔案並在跳出的是窗中選擇所需的檔案並點擊 Add。
  3. 資料庫開啟後，可點擊 Add Devices from ESI 以增加外部硬體設定檔 (.xml file) 或點擊 Add Devices from Database 以依照需求從現有的資料庫中增加檔案。
  4. 硬體增加後，在 Item list 選擇裝置或模組，於 Properties 標籤索引中的 Custom KINGSTAR Settings 底下必須設定相對應的 default resolution 與 minimal cycle time，若需要亦可更改顯示名稱 (Display Name)，檢查並依需要修改 Basic 或 Advanced Settings。
  5. 每個標籤欄皆提供從 ESI 檔案所讀取的硬體設定檔，檢查並依需要修改剩餘的設定檔。更多關於標籤欄的資訊請見使用者介面。
  6. ESI 檔案設定完成後，於 File 選單點擊 Save 已儲存自訂的 ESI。（建議所有設定皆在 User Devices Database 操作，並避免在 Default Devices Database 做任何修改）。
  7. （選擇性）欲將 ESI 資料庫部署在其他裝置，請將資料夾複製並貼至新裝置資料庫之資料夾。

注意：當 KINGSTAR Runtime 連接至 EtherCAT 裝置或模組時，會先搜尋在 User Devices Database 中的 ESI 資料，若找不到資料，其將接著在 Default Devices Database 中搜尋，因此若在兩個資料庫中找到相同的裝置，將使用 User Devices Database 中的資料。

注意：當裝置連接到 EtherCAT 網路時，自動配置程序會搜尋最相容的配置檔案。該檔案的選取是依據符合的供應商 ID 和產品代碼，並且其修訂版本號最接近所連接的裝置。例如，若裝置的修訂版本號為 7，但 ESI 資料庫中可用的相容配置檔案為修訂版本 3 和 6，則會使用修訂版本 6 的配置檔案。

除了使用 VendorId + ProductCode + RevisionNumber 的組合來選擇配置檔案，亦可使用 VendorId + ProductCode + DisplayName 的組合，其中 DisplayName 是透過 ESI 匯入工具所設定。欲使用此方式：

RT/Win32：使用 AddModuleConfiguration，將 Configuration 參數設定為裝置在 ESI 匯入工具中的顯示名稱 (DisplayName)，並將 ModuleId 參數設定為傳遞給 Configuration 的字串長度。例如：AddModuleConfiguration(0, strlen('Sanyodenki RS2'), configEsi, 'Sanyodenki RS2')。若未找到 AddModuleConfiguration 中提供的顯示名稱，KINGSTAR 將回傳 errUnknownSlave 錯誤訊息。

.NET：使用 IApi.AddModuleConfiguration (EsiSetting) 方法，將 Configuration 參數設定為裝置在 ESI 匯入工具中的顯示名稱 (DisplayName)。若未找到此方法中提供的顯示名稱，KINGSTAR 將回傳 errUnknownSlave 錯誤訊息。
