KINGSTAR 示波器使用者介面

此章節提供 KINGSTAR 示波器的使用者介面資訊。

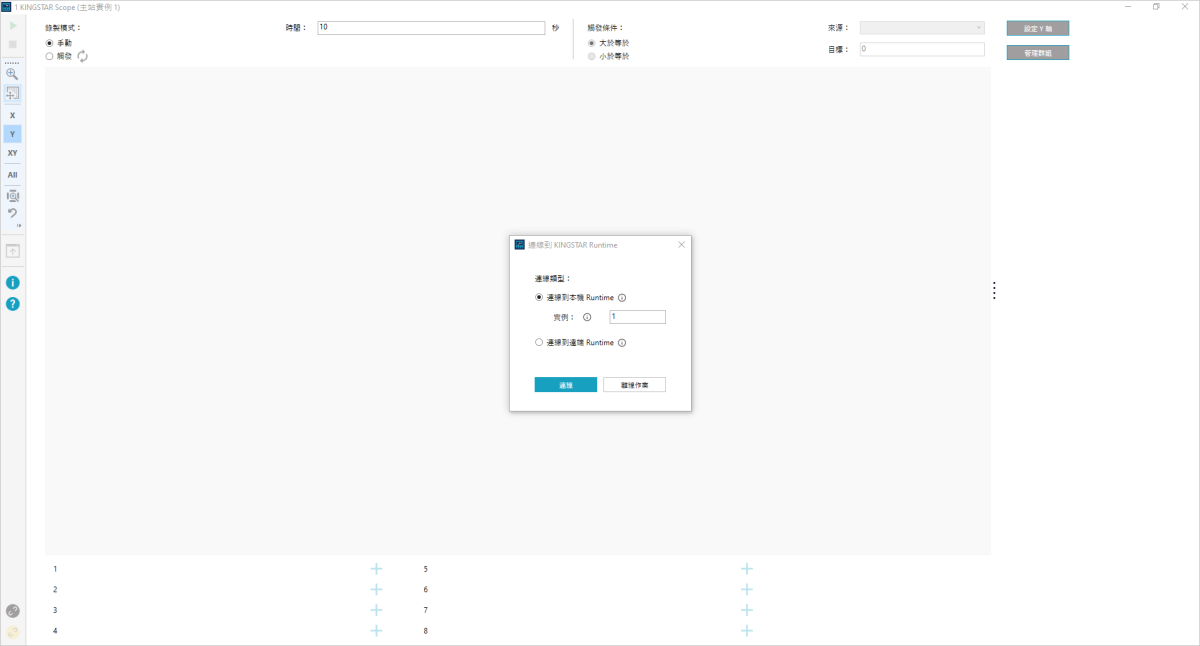

透過 KINGSTAR 控制台開啟 KINGSTAR 示波器時會顯示「連線到 KINGSTAR Runtime」彈跳視窗。

• 連接到本機 Runtime：此選項僅在已安裝 KINGSTAR Runtime 的電腦上會出現。選擇以將 KINGSTAR 示波器連接到本機端 KINGSTAR Runtime。您可在「實例」輸入框中輸入一個編號值以選擇一個實例。
• 連接到遠端 Runtime：選擇以將 KINGSTAR 示波器連接到遠端 KINGSTAR Runtime。輸入遠端電腦的使用者名稱、選擇使用者角色並輸入密碼。您可在「實例」輸入框中輸入一個編號值以選擇一個實例。
  請注意，您需使用 OPC UA 伺服器資訊以建立遠端連線，請至「OPC UA 伺服器」參考相關設定資訊；或至「KINGSTAR OPC UA」了解詳情。

注意：僅當您於 KINGSTAR 控制台的「一般設定」預先新增過實例後，「連線到 KINGSTAR Runtime」彈跳視窗才會顯示「實例」輸入框。您可輸入一個實例編號以開啟 KINGSTAR 示波器，所選的實例編號將顯示在 KINGSTAR 示波器的標題欄。

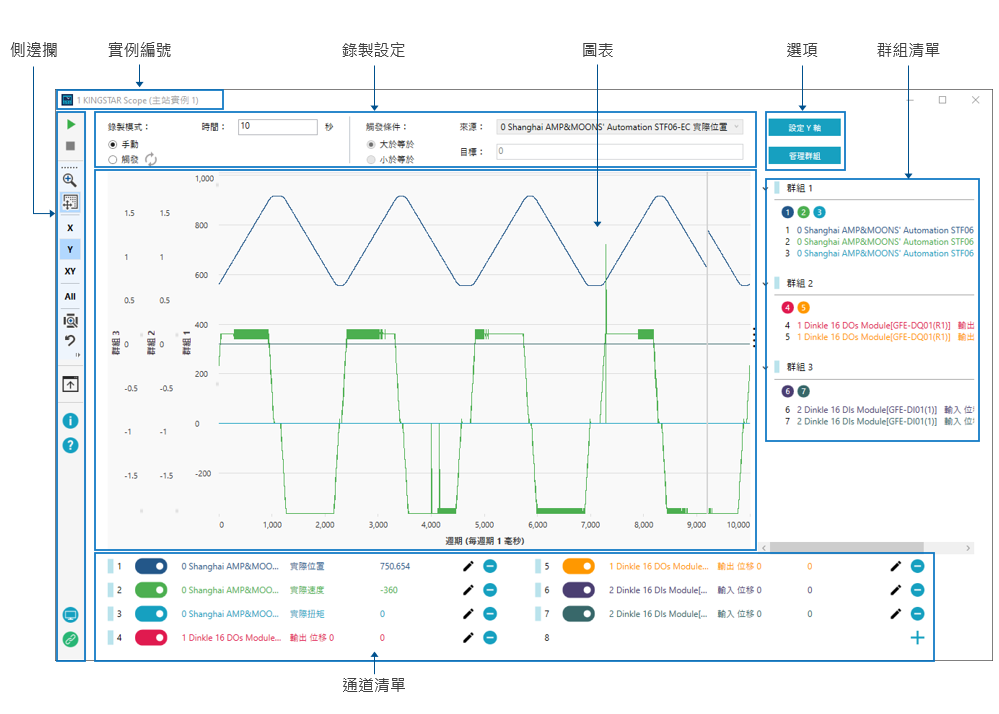

點擊「連線」，KINGSTAR 示波器即連接到所選的 KINGSTAR Runtime。連接後即可開始使用 KINGSTAR 示波器，以下為介面說明：

【側邊欄】：控制示波器的指令。

【實例編號】：顯示所選的實例編號。若所選實例為零，不會顯示編號值。

【錄製設定】：錄製設定。

【圖表】：顯示錄製的變數軌跡。

• 週期：週期由用來建立 EtherCAT 連線的 KINGSTAR 應用程式所設定，預設週期為 1 毫秒。

【選項】：改變 Y 軸並管理群組。

• 設定 Y 軸：更改通道或群組的 Y 軸順序，中間黑色圖標代表圖表，若 Y 軸在圖標的左側，則其顯示在圖表的左側； 如果 Y 軸在圖標的右側，則其顯示在圖表的右側。
• 管理群組：增加或移除群組中的通道，欲增加或移除通道，將其從未分組的通道拖曳至群組，亦可將通道在群組間拖移，所編輯的群組將顯示在群組清單上。欲取消所有群組，點擊全部刪除。

【群組清單】：顯示已分組的通道。

【通道清單】：顯示已連接的硬體。
