手动新增装置

若在手边没有硬体的情况下想建立 PLC 专案，可先以手动方式新增装置至专案中。

新增轴

  1. 在 Resources 面板左侧，右键点击 Axes 后再点击 Add Axis。

  2. 轴即建立，预设名称为 Axis1，欲重新命名，有两个选择：

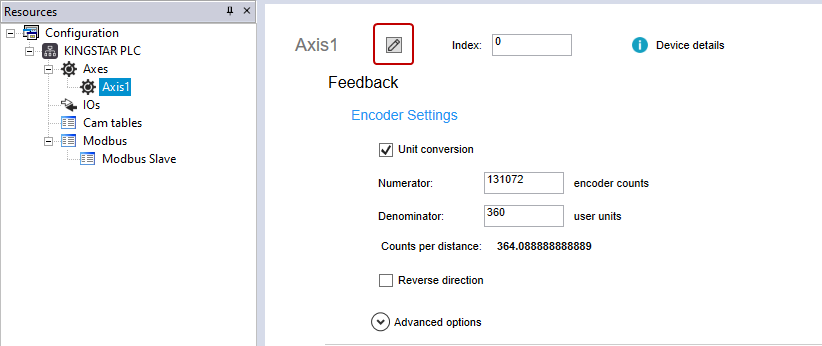

    1. 点选轴并点击 Resources 面板中间的铅笔图标。

      2. 重要：更改轴或 I/O 的名称或其他在 Project 面板内的属性可能会造成程式故障。

    2. 右键点击轴并点击 Rename。

  3. 于 Rename Module 对话框中的 Variable name 栏位输入装置名称，建议使用有意义的名称，以便分辨轴所控制的装置，完成编辑后按 OK。

  4. LogicLab 会询问是否要将所有出现此变数的地方用新名称取代，点选 Yes。

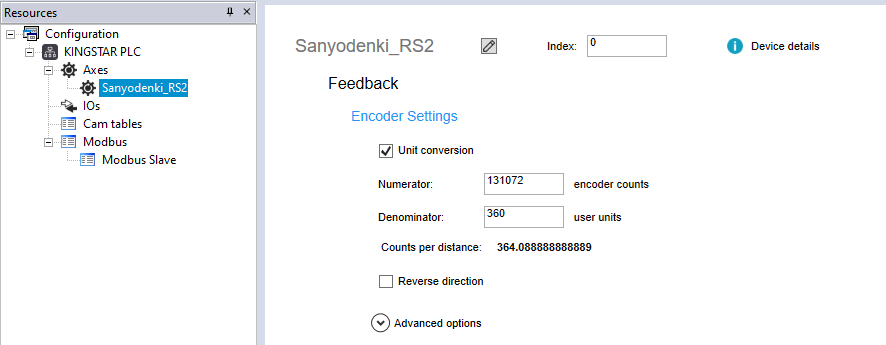

  5. 于 Resources 面板中间更改轴的设定，需先知道轴将连接的装置为何再进行设定，如此装置才可顺利运作。

    6. 注意：更多关于轴的设定请见 KINGSTAR 线上或离线帮助 > 设定工具使用者介面 > 设定。

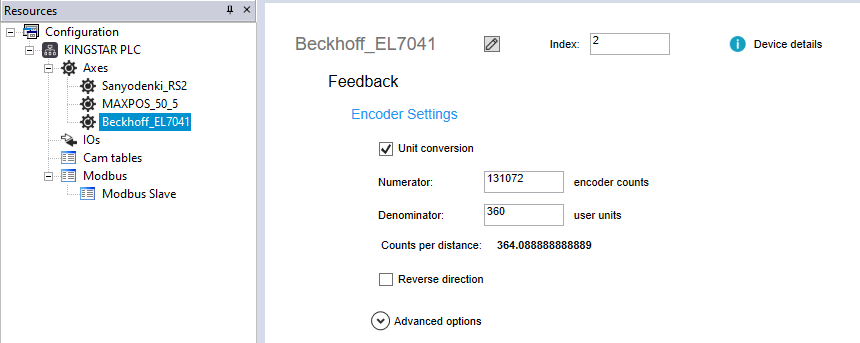

  6. 可视需要新增更多轴。

新增 I/O 模组

  1. 在 Resources 面板左侧，右键点击 IOs 后点击 Add IO。

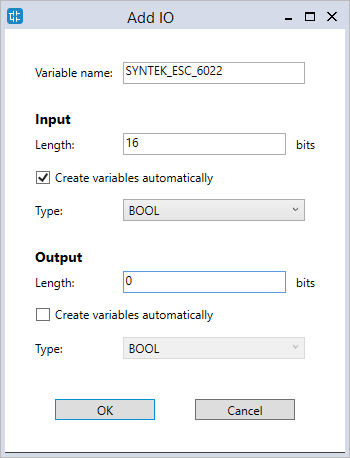

  2. 在 Add IO 对话框中的 Variable name 输入框中，为 I/O 模组输入一个有意义的名称，Input 和 Output 设定需与 I/O 模组的规格相符，完成编辑后按 OK。

    3. 注意：若选择不自动新增变数，之后仍可手动新增。参见 使用 I/O 变数。

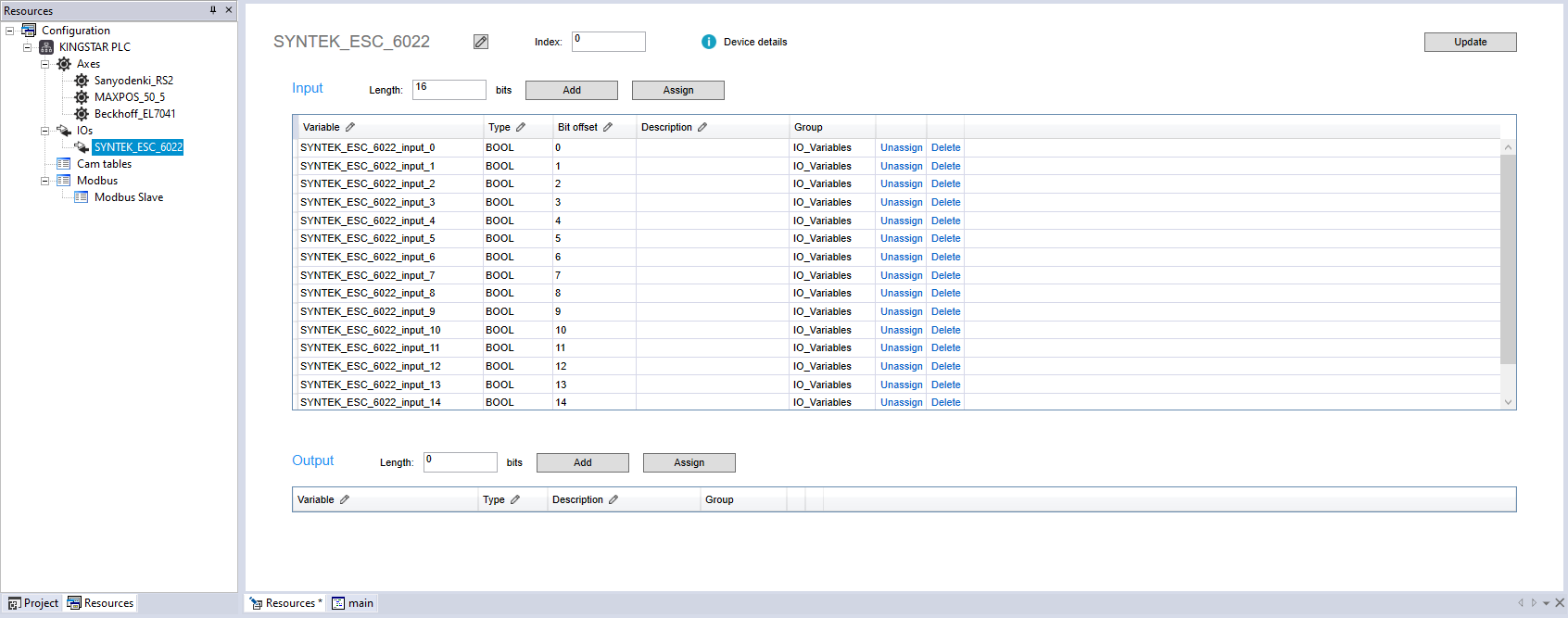

  3. I/O 模组及其变数即新增。

    4. 注意：当删除 I/O 模组时，LogicLab 会询问是否亦删除其 I/O 变数，点击 Yes 将其删除。
