使用 I/O 变数

此章节说明如何使用 I/O 变数。

环境：

本范例使用一台 16 位元数位输入 (DI) 模组 SYNTEK ESC 6022 以及一台 16 位元数位输出 (DO) 模组 SYNTEK ESC 7062，这二个模组均连接至 SYNTEK ESC 5500 耦合器，ESC 7062 模组的输出端连接至 ESC 6022 模组的输入端。欲建立此环境，在专案中使用索引 1 建立 SYNTEK ESC 6022 I/O 模组并使用索引 2 建立 SYNTEK ESC 7062 I/O 模组。请参考 手动新增装置 章节中的说明。

新增 I/O 变数：

手动新增 I/O 模组时，I/O 变数可自动被新增，此章节说明如何手动新增 I/O 变数。

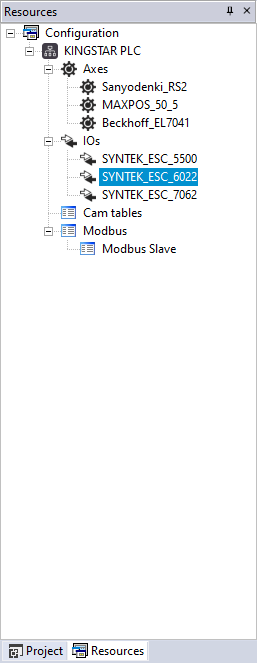

  1. 在 Resources 面板左侧点选 SYN_TEK_ESC_6022（其中一个 I/O 模组）。

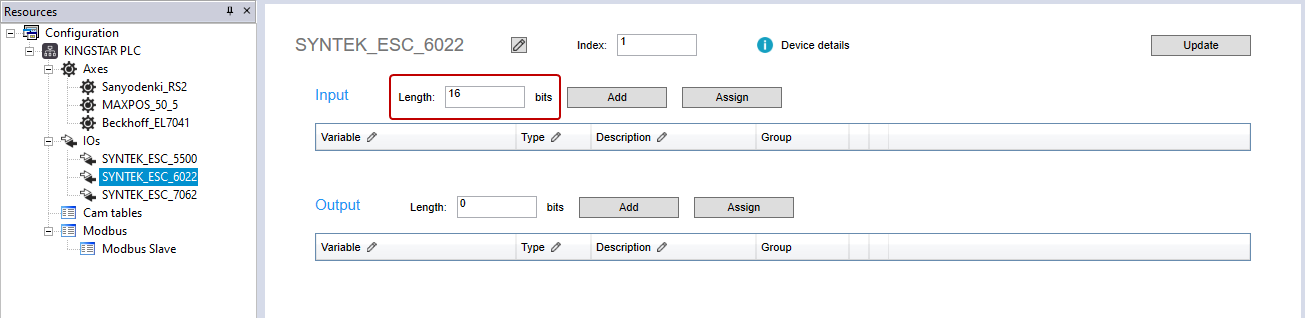

  2. 在 Input 区域中的 Length 格中输入 16，新增变数前，需先填入输入或输出长度的值，才可新增 I/O 变数，若要控制一个真实的 I/O 模组，需要知道这个 I/O 是输入还是输出模组（或两者都是），以及 I/O 的输入和输出长度，如此才可以输入正确值。在本范例中，SYNTEK_ESC_6022 为 16 位元输入模组，我们将 16 输入至 I/O 的输入长度。

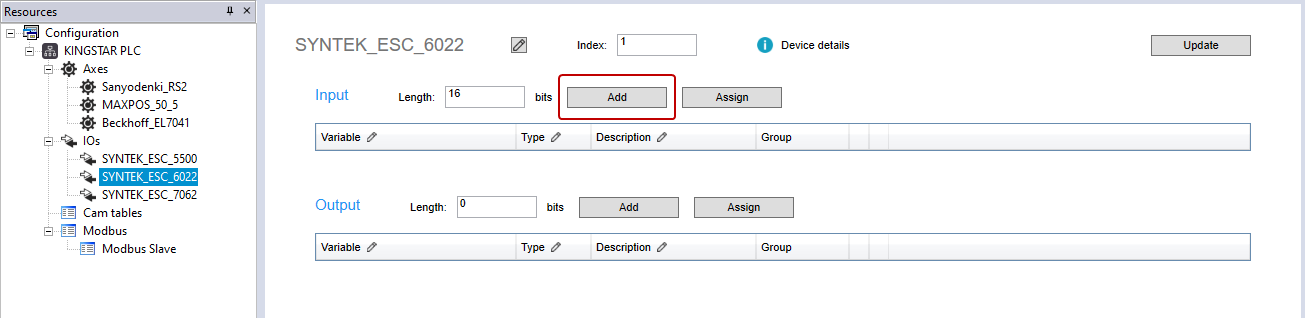

  3. 于 Input 区域点击 Add。

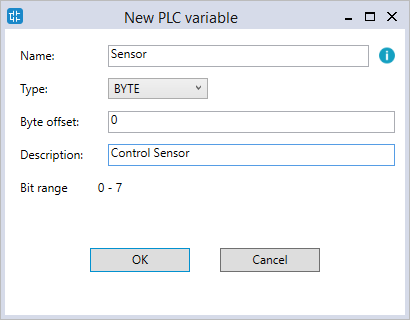

  4. 于 New PLC variable 对话框输入以下资讯：

    5. Name：为此变数输入有意义的名称，在此我们输入 "Sensor"。

    Type：选择变数类型，在此我们选择 BYTE。

    Byte offset：偏移变数，在此将其保持为零。

    Description：可视需求输入此变数的描述以进一步解释其用途，在此输入 "Control Sensor"。

    Bit range：依据 Type 显示位元范围。

    完成编辑后按 OK。

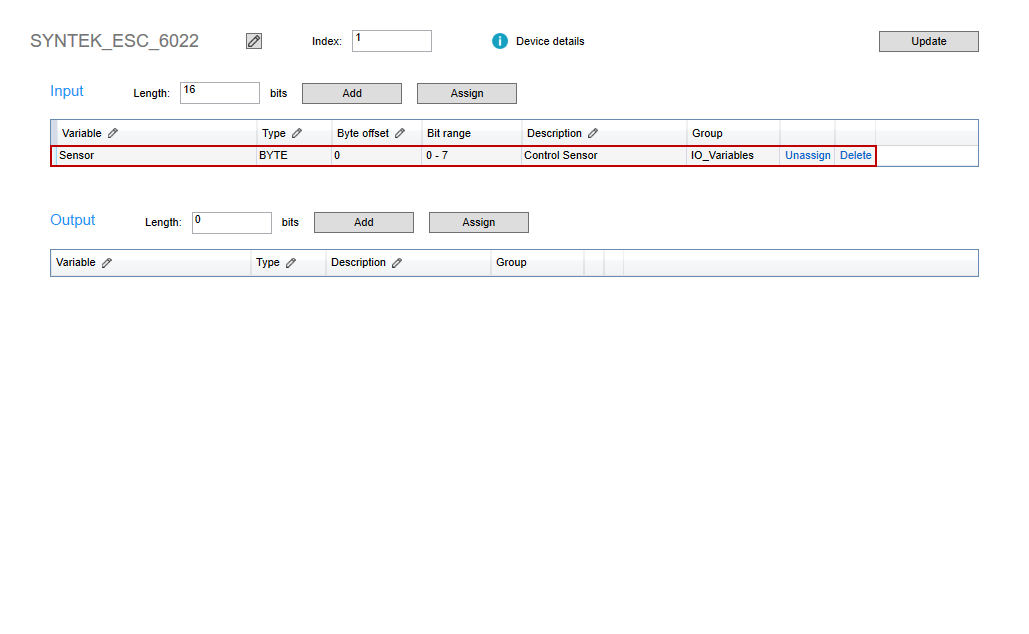

  5. 变数即被加入 Input 表。

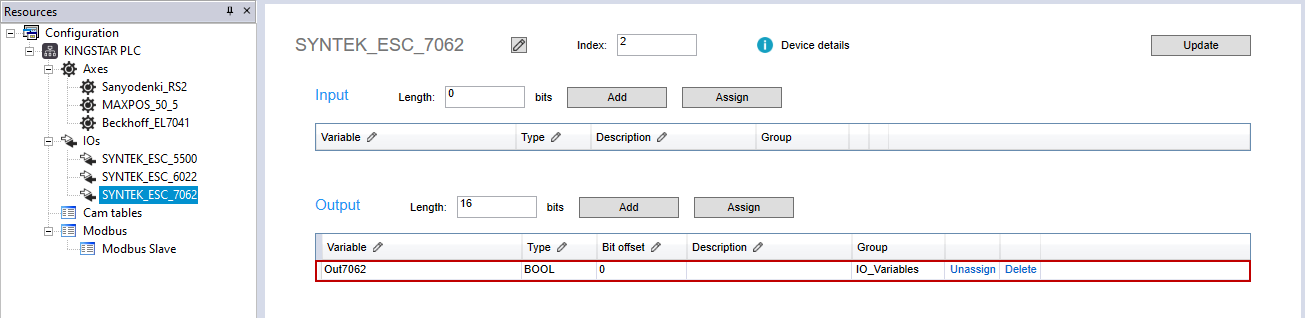

  6. 在 Resources 面板左侧点击 SYN_TEK_ESC_7062，在 Output 区域新增一个 BOOL 类型的变数 "Out7062"，在此案例中，输出模组 SYNTEK_ESC_7062 连接至输入模组 SYNTEK_ESC_6022，我们需使用此模组将值写入 6022，因此我们在 7062 建立一个变数。

    注意，若建立的变数为 BOOL 类型，栏位上会出现 Bit offset 栏位；若建立的变数为 BYTE、WORD 或其他类型，栏位上会出现 Byte offset 和 Bit range 栏位。



▲ 回到顶端

编辑 I/O 变数：

新增 I/O 变数后即可直接在表内编辑其特性。

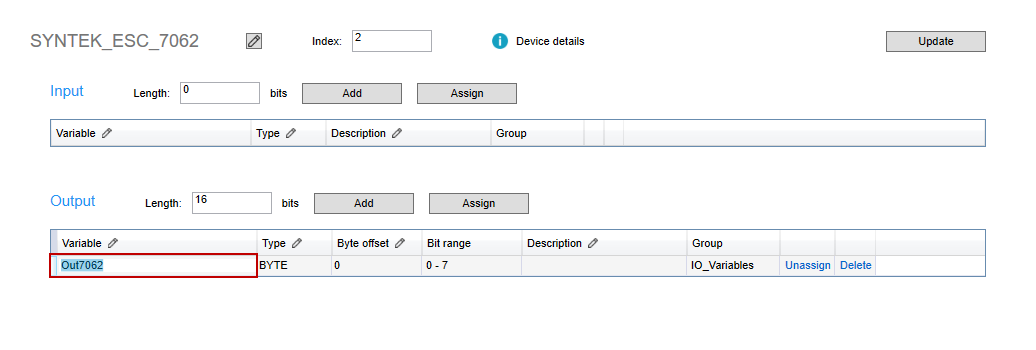

  1. 栏位标头上若有铅笔图标，表示该栏位可供编辑。例如，欲将变数名称改为 "Output7062"，即在 Variable 栏位的输入框中双击 "Out7062"，该名称即被标示。

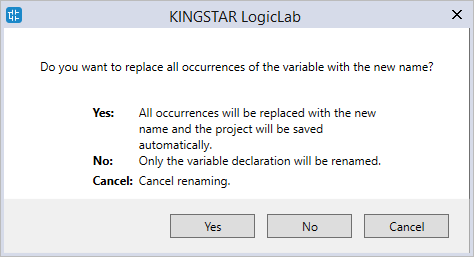

  2. 于 Variable 栏位的输入框中修改变数名称后按下 Enter 键，LogicLab 会询问是否要将所有出现此变数的地方用新名称取代，点选 Yes。

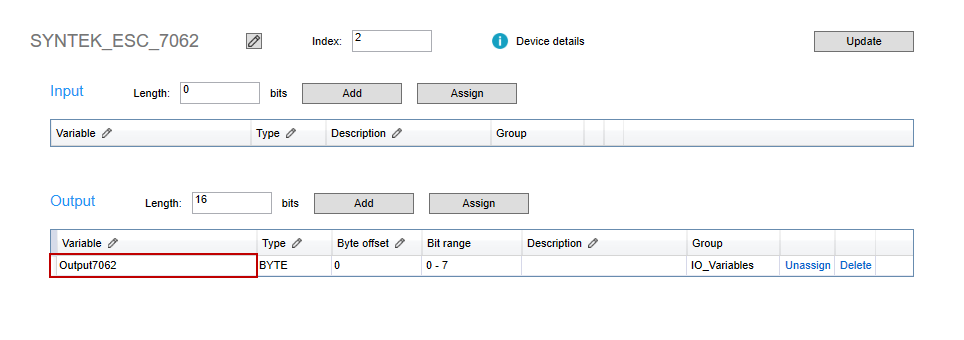

  3. 变数名称即更改。

▲ 回到顶端

重新指派 I/O 变数：

您可将 I/O 变数从一个 I/O 模组的输入（或输出）重新指派至另一个 I/O 模组的输入（或输出），此范例我们将变数从一个输入端移至另一个输入端。

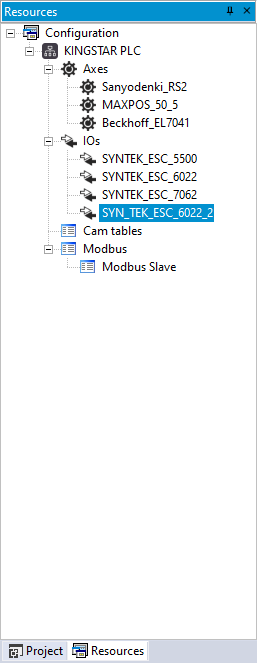

  1. 在 Resources 面板左侧的 IOs 清单新增一个 I/O 模组，在此范例中我们新增 SYN_TEK_ESC_6022_2。

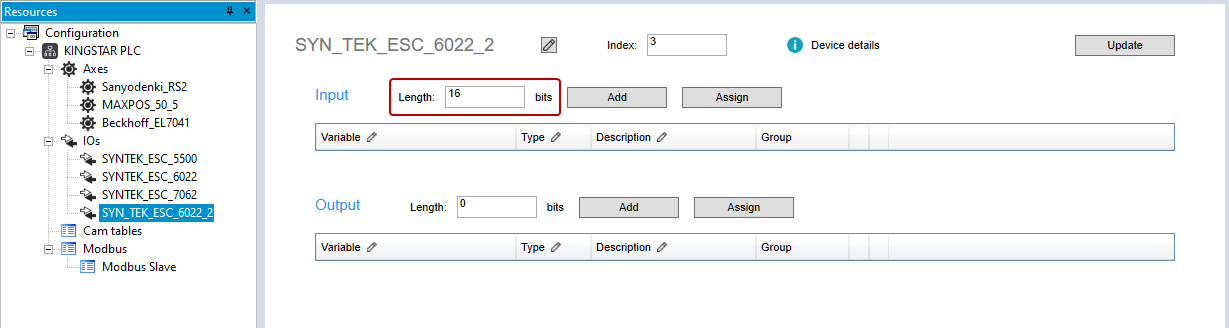

  2. 点击 SYN_TEK_ESC_6022_2，在 Input 区域的 Length 输入框中输入 16。

    3. 注意：手动新增 I/O 模组时，可将 I/O 输入和输出长度指派至 Add IO 对话框中，若未曾新增过，则可在此进行指派。

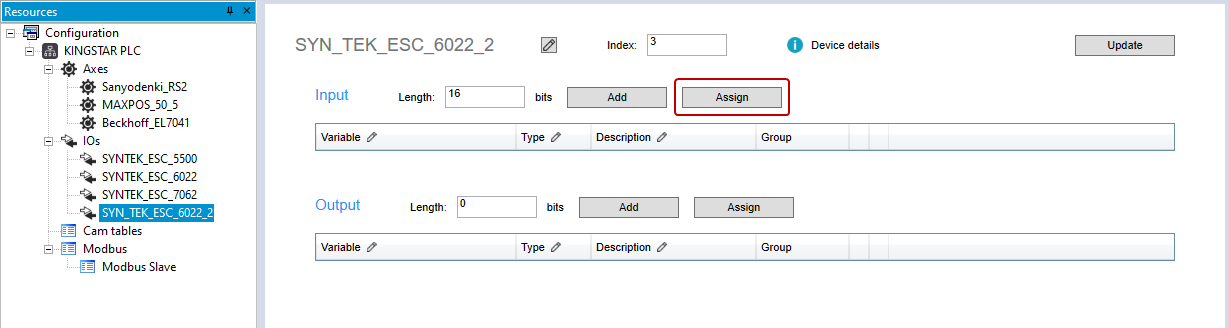

  3. 在 Input 区域点选 Assign。

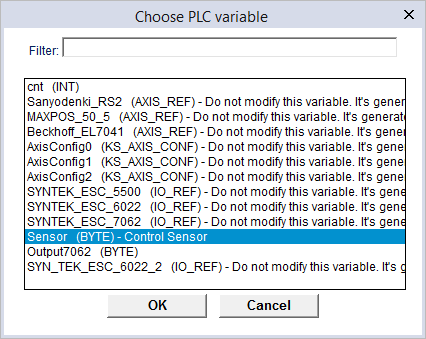

  4. 在 Choose PLC variable 对话框中点击欲重新指派的变数并点击 OK。

    5. 注意：当变数名称很长时，可在 Filter 输入框中输入名称以找寻该变数。

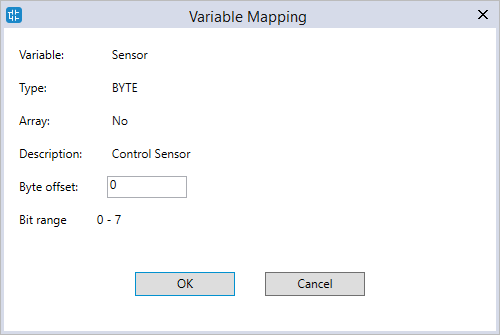

  5. 在 Variable Mapping 对话框中的 Byte offset 输入框中，输入偏移值或保留零值，完成编辑后按 OK。

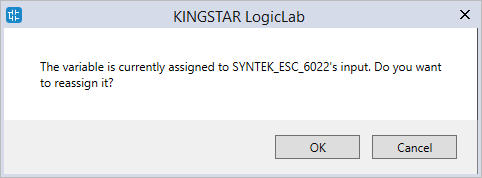

  6. LogicLab 会询问是否要重新指派变数，点选 OK。

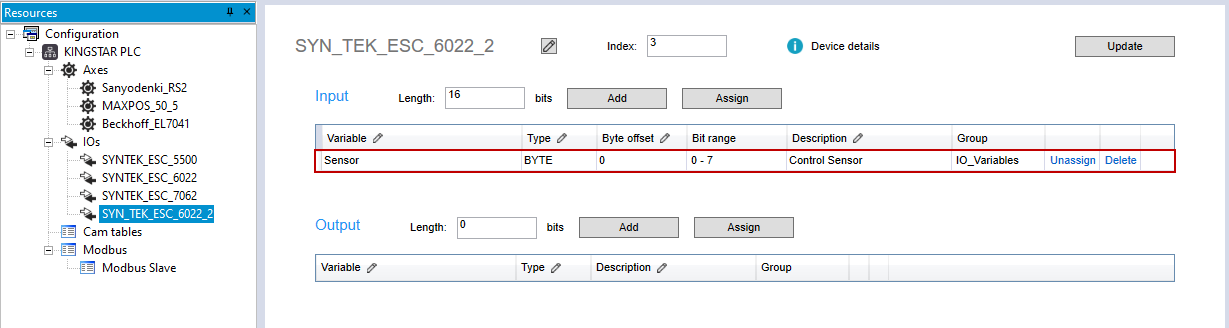

  7. 变数将从 SYN_TEK_ESC_6022 的输入重新指派至 SYN_TEK_ESC_6022_2 的输入。

▲ 回到顶端

取消指派 I/O 变数：

取消指派 I/O 变数时，其位址将变为 AUTO，表示此变数与 I/O 模组无关联，而此变数即成为一个 PLC 全域变数。

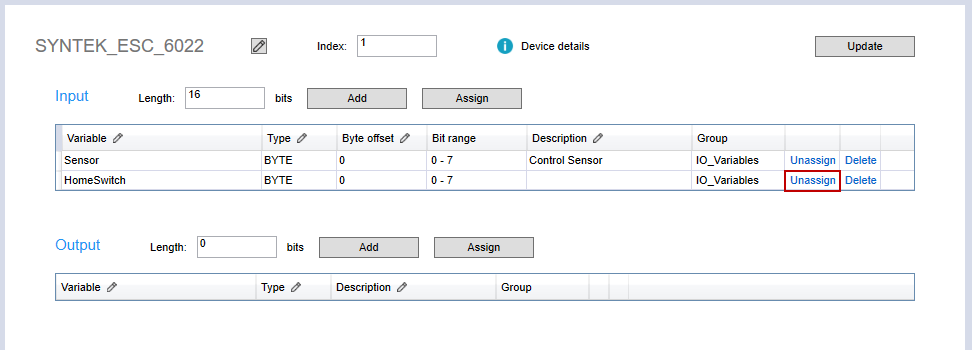

  1. 于 Input 区域中的 HomeSwitch 列（任一变数列）点击 Unassign。

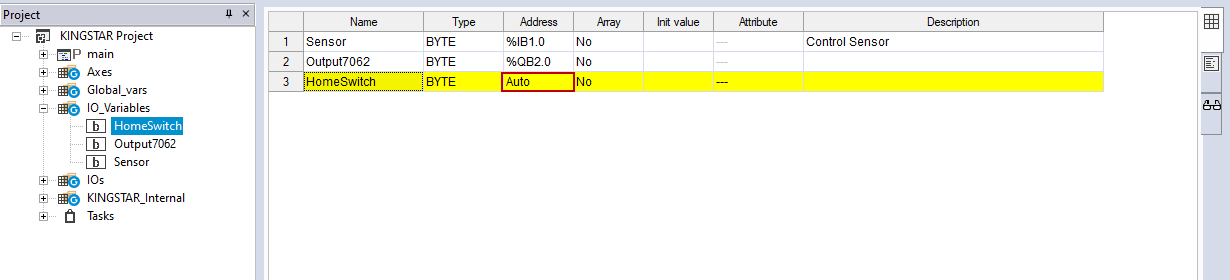

  2. 取消指派的变数即消失，但未被删除，在 Project 面板中展开 IO_Variables 并双击 HomeSwitch，其位址变为 Auto。

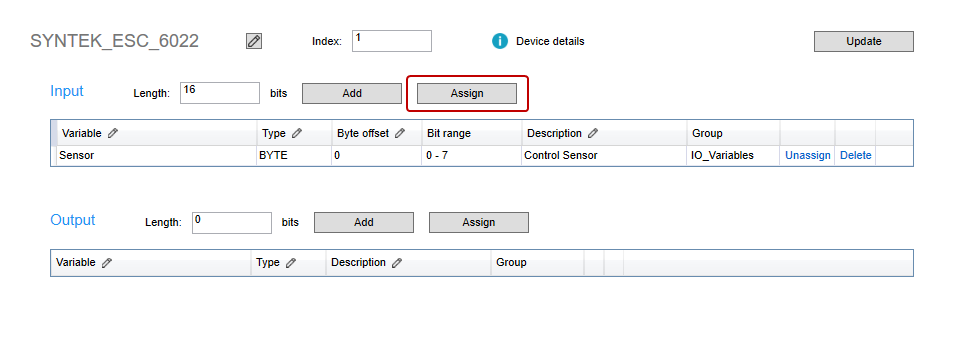

  3. 欲重新指派 HomeSwitch 至 Input，在 Input 区域点选 Assign。

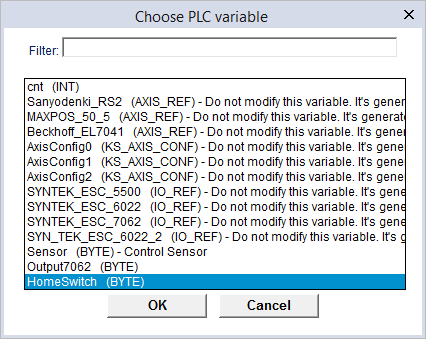

  4. 在 Choose PLC variable 对话框中选择 HomeSwitch 并点选 OK。

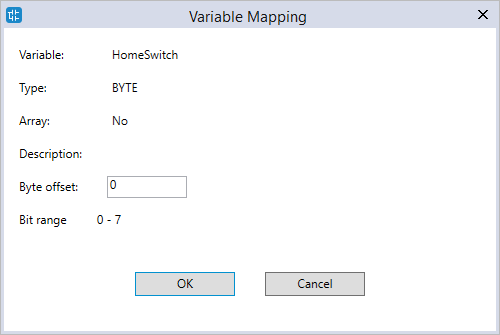

  5. 在 Variable Mapping 对话框中的 Byte offset 输入框中，输入偏移值或保留零值，完成编辑后按 OK。

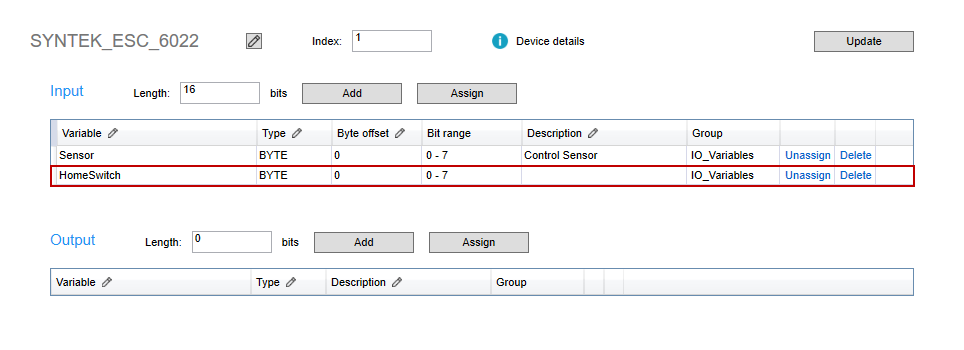

  6. HomeSwitch 即重新指派至 Input。

▲ 回到顶端

删除 I/O 变数：

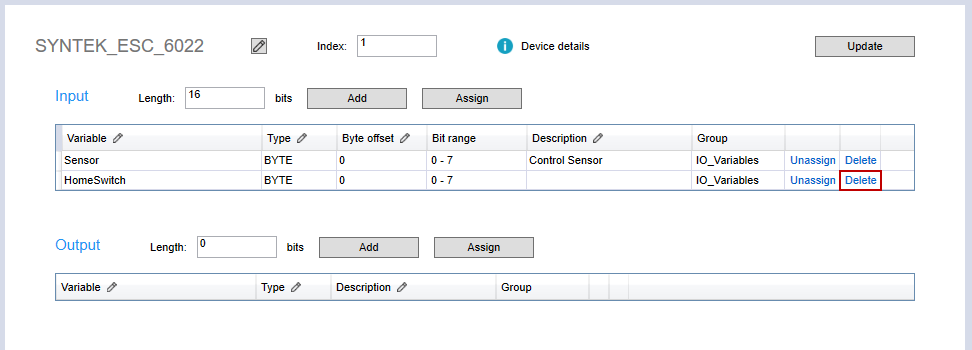

  1. 在 Input 区域中的 HomeSwitch 列中点击 Delete。

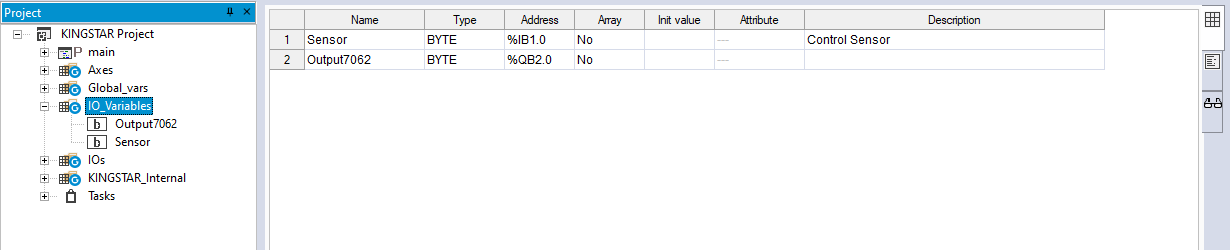

  2. 变数即删除。在 Project 面板中点击 I/O_Variables，可看见 HomeSwitch 已被删除。

    3. 注意：当删除 I/O 模组时，LogicLab 会询问是否亦删除其 I/O 变数，点击 Yes 将其删除。

▲ 回到顶端

更新 I/O 变数：

若于 Project 面板中新增或修改 I/O 变数，在 Resources 面板的中间点击 Update 以更新变数，以使 Project 与 Resources 面板中的变数皆相同。

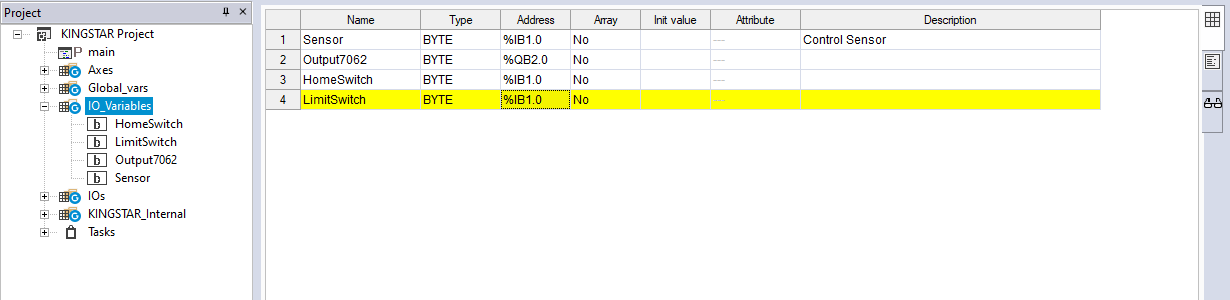

  1. 在 Project 面板中新增 LimitSwitch（任一变数）。

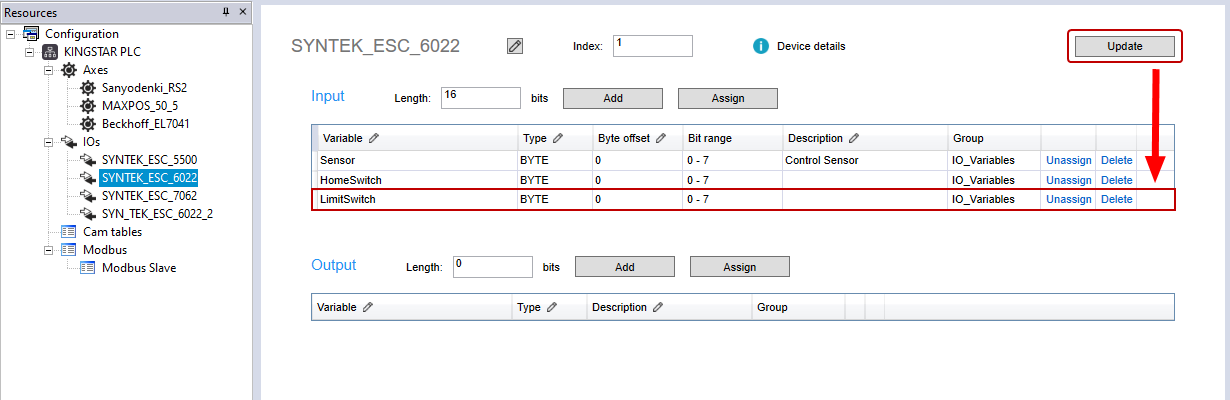

  2. 于 Resources 面板中点击 SYNTEK_ESC_6022，在 Resources 面板中央的 SYNTEK_ESC_6022 （您的 I/O 模组） 点击 Update 以更新变数。

▲ 回到顶端

变更与显示 I/O 变数的位元位址：

可变更和显示 I/O 变数的位元位址。

  1. 在 Project 面板中扩展 I/O_Variables，双击欲显示其位元位址的变数，此范例中所选的为 LimitSwitch。

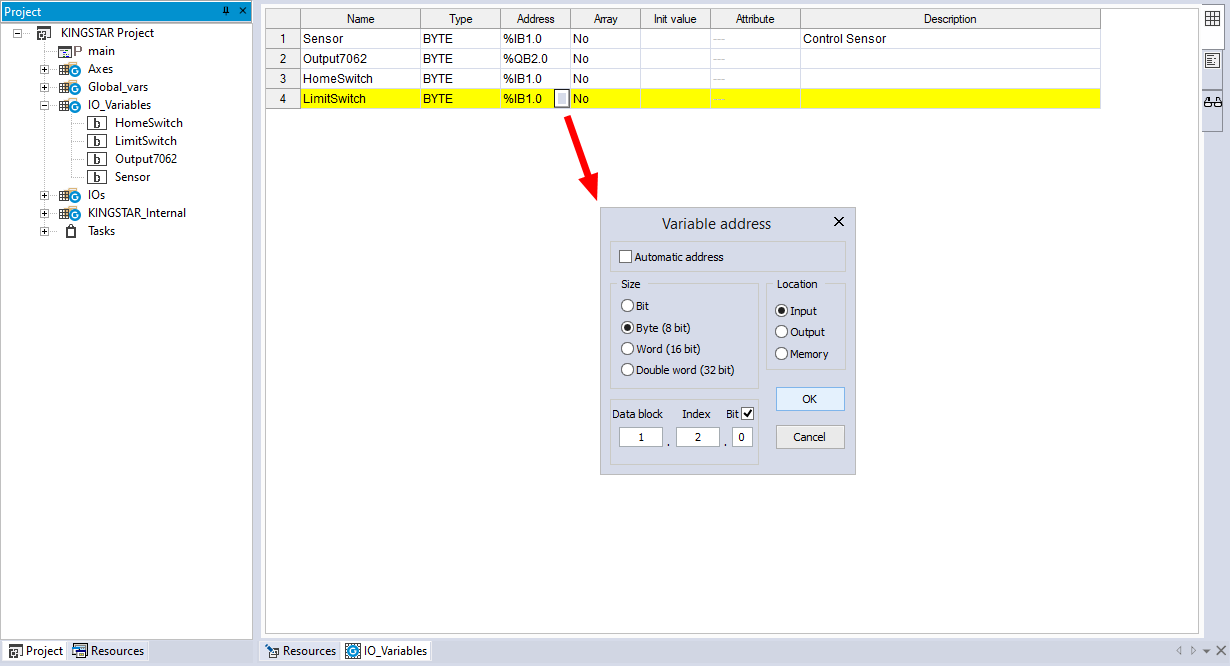

  2. 于 IO_Variables 面板中点选 LimitSwitch 的 Address 并点击 Address 栏位中的方形处以显示 Variable address 对话框。
  3. 在 Variable address 对话框中勾选 Bit 以显示位元，可编辑以下三个输入框以指定欲使用的变数位址。

    4. Data block：I/O 模组的索引，索引以零为起点。

    Index：位元组位置，可将位元组移至想要的位置，索引以零为起点。

    Bit：位元位置（单位为位元组），可将位元移至想要的位置，索引以零为起点。例如，若想在第二个 I/O 模组中使用第三个位元组的第一个位元，则位址将为 1.2.0。

    完成后，点击 OK。

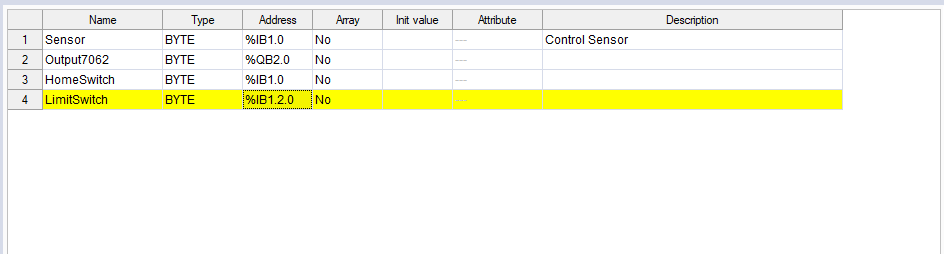

  4. 位址栏位即显示位元位置。
