手動新增裝置

若在手邊沒有硬體的情況下想建立 PLC 專案，可先以手動方式新增裝置至專案中。

新增軸

  1. 在 Resources 面板左側，右鍵點擊 Axes 後再點擊 Add Axis。

  2. 軸即建立，預設名稱為 Axis1，欲重新命名，有兩個選擇：

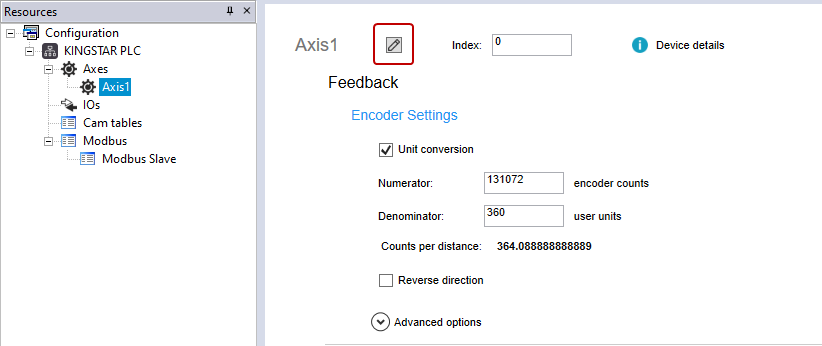

    1. 點選軸並點擊 Resources 面板中間的鉛筆圖標。

      2. 重要：更改軸或 I/O 的名稱或其他在 Project 面板內的屬性可能會造成程式故障。

    2. 右鍵點擊軸並點擊 Rename。

  3. 於 Rename Module 對話框中的 Variable name 欄位輸入裝置名稱，建議使用有意義的名稱，以便分辨軸所控制的裝置，完成編輯後按 OK。

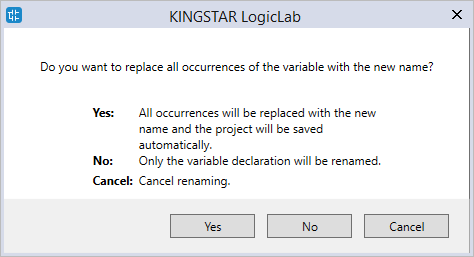

  4. LogicLab 會詢問是否要將所有出現此變數的地方用新名稱取代，點選 Yes。

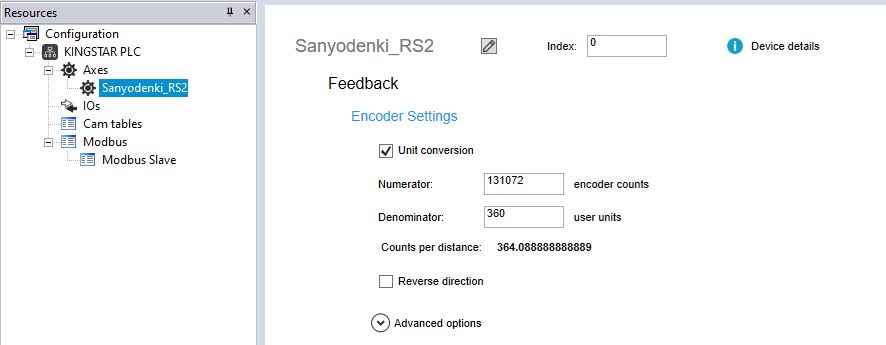

  5. 於 Resources 面板中間更改軸的設定，需先知道軸將連接的裝置為何再進行設定，如此裝置才可順利運作。

    6. 注意：更多關於軸的設定請見 KINGSTAR 線上或離線幫助 > 設定工具使用者介面 > 設定。

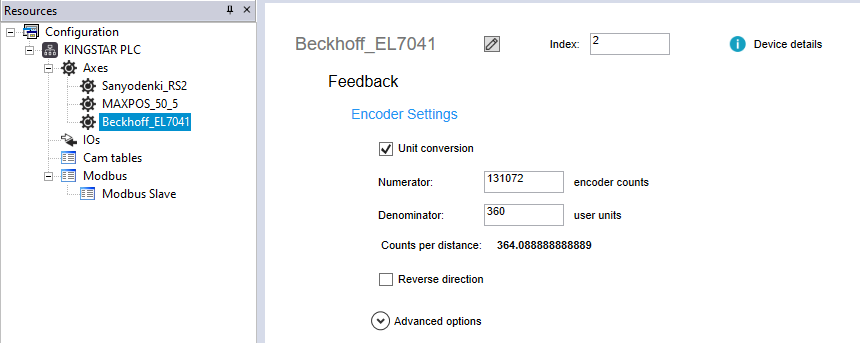

  6. 可視需要新增更多軸。

新增 I/O 模組

  1. 在 Resources 面板左側，右鍵點擊 IOs 後點擊 Add IO。

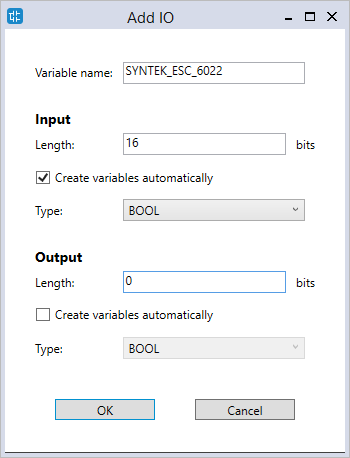

  2. 在 Add IO 對話框中的 Variable name 輸入框中，為 I/O 模組輸入一個有意義的名稱，Input 和 Output 設定需與 I/O 模組的規格相符，完成編輯後按 OK。

    3. 注意：若選擇不自動新增變數，之後仍可手動新增。參見 使用 I/O 變數。

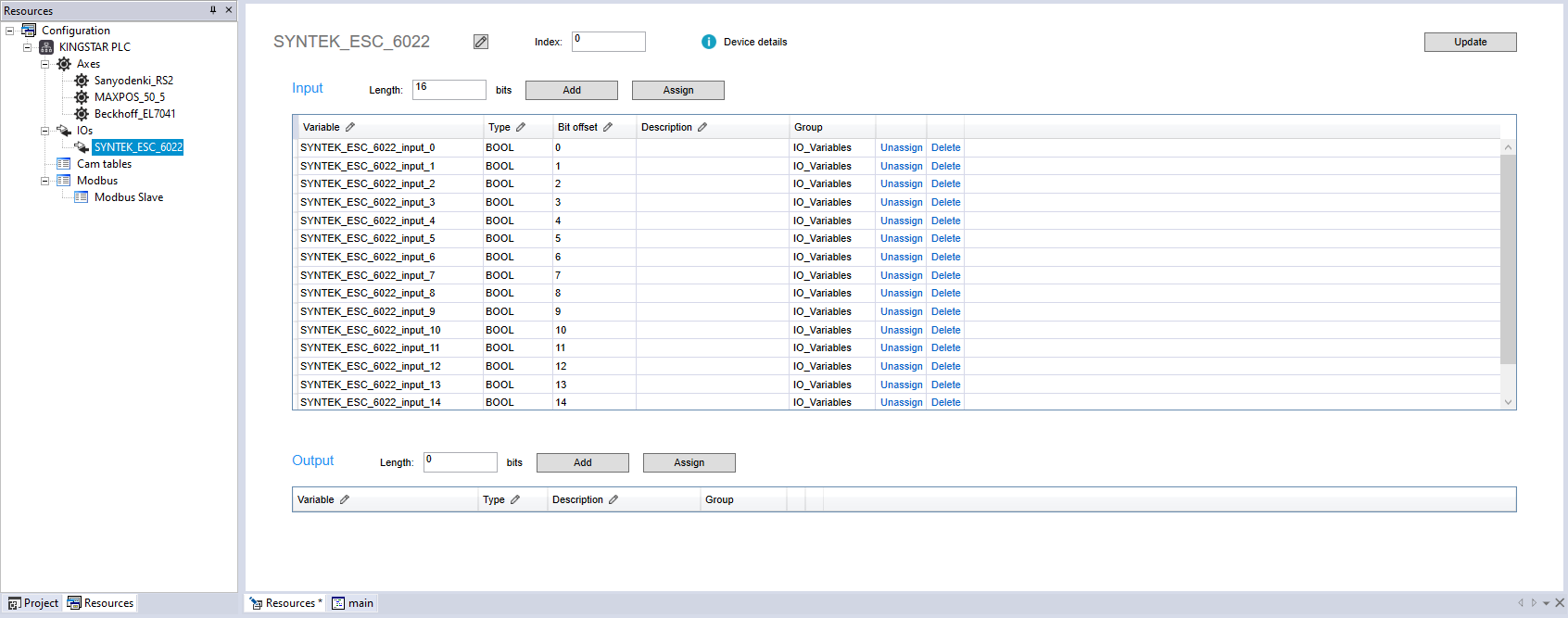

  3. I/O 模組及其變數即新增。

    4. 注意：當刪除 I/O 模組時，LogicLab 會詢問是否亦刪除其 I/O 變數，點擊 Yes 將其刪除。
