MC_GearIn

功能塊 MC_GearIn
命令從軸和主軸的速度之間的比率。
VAR_IN_OUT
B MasterIn AXIS_REF 主軸的參考。
B SlaveIn AXIS_REF 從軸的參考。
VAR_INPUT
B Execute BOOL 在上升邊緣開始齒輪運動。
E ContinuousUpdate BOOL

若為 TRUE，則當功能塊 (FB) 正在執行且參數值正被更新時，FB 將使用新值；若為 FALSE，則 FB 不會使用新值。

注意：RatioNumerator 與 RatioDenominator 無法更新，但 Acceleration、Deceleration 及 Jerk 可以。
V Permanent BOOL

決定馬達停用後是否保留齒輪狀態。

TRUE：即使馬達停用時仍保留齒輪狀態，例如當主軸啟用時從軸也會跟著啟用，而當主軸發生錯誤從軸也會發生錯誤。

FALSE：馬達停用後不會保留齒輪狀態。
B RatioNumerator INT 齒輪比率分子。
B RatioDenominator UINT 齒輪比率分母。
E MasterValueSource MC_Source

定義同步的來源：

  • mcSetValue – 同步主軸設定值（建議使用此設定）。
  • mcActualValue－同步主軸實際值，此設定可能不穩定。
  • mcSecondEncoderValue – 軸的第二編碼器實際值。結果與 mcSetValue 相同。

    • 注意：尚未支援 mcSecondEncoderValue。
E Acceleration LREAL 齒輪加速度。
E Deceleration LREAL 齒輪減速度。
E Jerk LREAL 齒輪加加速度。
E BufferMode MC_BufferMode 定義如何融合兩功能塊的速度。
VAR_OUTPUT
B InGear BOOL 軸的同步狀態。TRUE：同步已完成；FALSE：從軸與主軸同步中。
E Busy BOOL 功能塊尚未完成且預期將有新的輸出值。
E Active BOOL 功能塊正在控制軸。
E CommandAborted BOOL 命令被另一個命令中止。
B Error BOOL 功能塊中出現錯誤的訊號。
E ErrorID MC_Error 錯誤識別。
  • 從軸加速到主軸速度的比率，並在達到此速度時鎖定，同步期間遺失的任何距離都無法趕上。
  • 可在 MC_GearIn 執行時使用連續的 MC_GearIn 命令更改齒輪比率，無需先 MC_GearOut。
  • 在 "InGear" 之後，位置鎖定或速度鎖定皆為系統指定的。

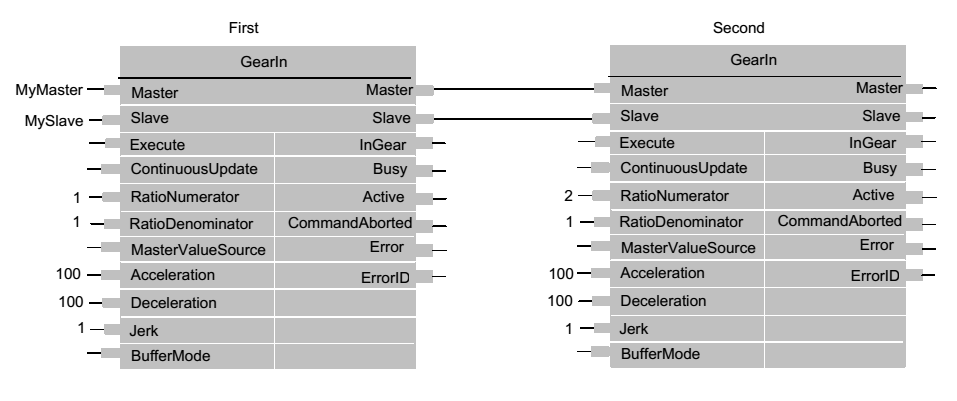

  MC_GearIn
AXIS_REF   MasterIn   Master   AXIS_REF
AXIS_REF   SlaveIn   Slave   AXIS_REF
BOOL   Execute   InGear   BOOL
BOOL   ContiunousUpdate   Busy   BOOL
BOOL   Permanent   Active   BOOL
INT   RatioNumerator   CommandAborted   BOOL
UINT   RatioDenominator   Error   BOOL
MC_Source   MasterValueSource   ErrorID   MC_Error
LREAL   Acceleration
LREAL   Deceleration
LREAL   Jerk
MC_BufferMode   BufferMode

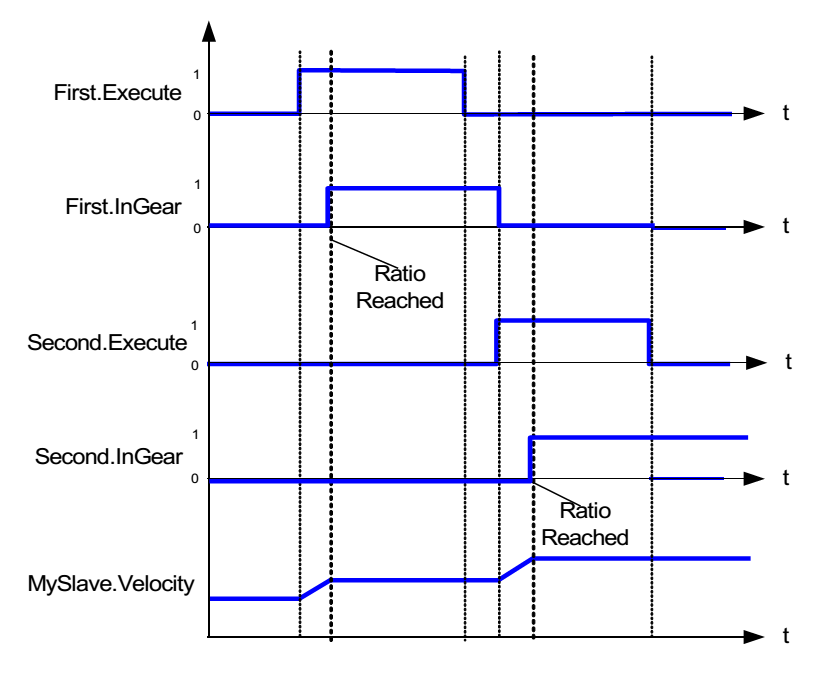

齒輪時序圖
