连线设定

此章节内容包含连接到 KINGSTAR 前所需的基本 EtherCAT 设定与系统设定。

于启动页面点击「新增专案」后，即开启「连线设定」页面。

连线 / 断线：点击「连线」可将硬体连接到 KINGSTAR 子系统，连线建立后，此按钮将会变为「断线」。

注意：只要设定工具未关闭，就算将子系统与硬体断线，所有设定仍会保留。

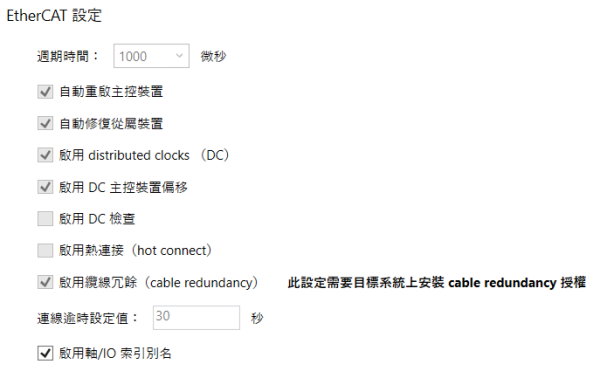

EtherCAT 设定

周期时间：EtherCAT 网路的周期时间，点击下拉选单以选择周期时间，或直接于输入框输入一个值。KINGSTAR 总线 Runtime 套装所支援的最快周期为 1 毫秒（1000 微秒），若需要更快的周期时间，请先取得高速计时器套件。请注意：

周期必须够快才可使用自动调校，若周期过慢，自动调校将会停用。

周期必须为RTX64 HAL 计时器周期 (Timer Period) 的倍数，若不是，将显示错误讯息而 KINGSTAR 子系统将不会启动。您可从以下路径找到 RTX64 HAL Timer Period：

开始 > RTX64 4.4 Runtime > RTX64 Control Panel > Configure the RTSS Subsystem > Change internal system behavior > Change the HAL Timer Period (microseconds)。

自动重启主控装置：若缆线断开，EtherCAT 主站将在缆线接上时自动重启。

自动修复从属装置：若任一从站消失（因替换伺服驱动器、缆线断开、断电或其他原因）或进入 EtherCAT 错误状态，其将自动重启，而非处于错误状态的从站将不受影响并继续正常运作。

启用 distributed clocks (DC)：启用或停用分散式时钟同步。

启用 DC 主控装置偏移：决定用来同步在 EtherCAT 网路上的装置之参考时钟，有两种模式：主控装置偏移 (Master Shift) 与总线偏移 (Bus Shift)，若勾选，将使用主控装置偏移。

主控装置偏移：参照时钟为有 DC 功能的 EtherCAT 网路上的第一个从站时钟。
总线偏移：参照时钟为主站时钟。

启用 DC 检查：在 KINGSTAR 子系统启动期间启用分散式时钟 (DC) 检查。

启用热连接 (hot connect)：在 KINGSTAR 子系统运作时将新硬体新增至 EtherCAT 网路。

启用线缆冗余 (cable redundancy)：启用线缆冗余 EtherCAT 的最后一个从站连接到电脑上的另一个网路卡，如此所有的从站在一条缆线故障时仍可通讯。

连接逾时设定值：分配给硬体连接到 KINGSTAR 子系统的时间，若未在给定的时间内建立连接，将出现错误讯息，某些硬体可能需要大于 30 秒的连接时间。

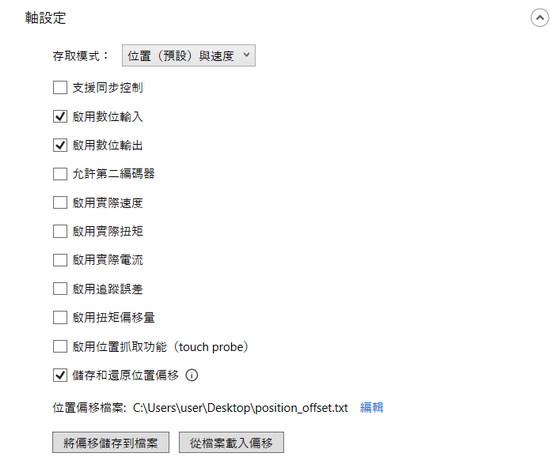

轴设定

存取模式：设定 EtherCAT 驱动器的资料传输模式。更多关于传输模式的资讯请见：概念解说 > 控制模式。

位置：传送至驱动器的位置指令，在此模式下允许使用的控制模式为：modeDirectPos, modeMasterIntPos, modeSlaveInt，预设使用 modeMasterIntPos。

速度：传送至驱动器的速度指令，在此模式下允许使用的控制模式为：modeDirectVel, modeMasterIntVel, modePidVel，预设使用 modeMasterIntVel。

扭矩：传送至驱动器的扭矩指令，在此模式下允许使用的控制模式为：modeDirectTor, modeMasterIntTor, modePidTor，预设使用 modeMasterIntTor。

位置（预设）与速度：驱动器预设所使用的位置指令，但可转换为速度指令，在此模式中，允许使用的控制模式为： modeDirectPos, modeMasterIntPos, modeSlaveInt, modeDirectVel, modeMasterIntVel, modePidVel，预设使用 modeMasterIntPos。

速度（预设）与位置：驱动器预设所使用的速度指令，但可转换为位置指令，在此模式中，允许使用的控制模式为： modeDirectPos, modeMasterIntPos, modeSlaveInt, modeDirectVel, modeMasterIntVel, modePidVel，预设使用 modeMasterIntVel。

位置（预设）、速度与扭矩：驱动器预设所使用的位置指令，但可转换为速度或扭矩指令，在此模式中，允许使用的控制模式为：modeDirectPos, modeMasterIntPos, modeSlaveInt, modeDirectVel, modeMasterIntVel, modePidVel, modeDirectTor, modeMasterIntTor, modePidTor，预设使用 modeMasterIntPos。

速度（预设）、位置与扭矩：驱动器预设所使用的速度指令，但可转换为位置或扭矩指令，在此模式中，允许使用的控制模式为：modeDirectVel, modeMasterIntVel, modePidVel, modeDirectPos, modeMasterIntPos, modeSlaveInt, modeDirectTor, modeMasterIntTor, modePidTor，预设使用 modeMasterIntVel。

支援同步控制：启用操作模式 (Modes of Operation) 与操作模式显示 (Modes of Operation Display) 物件，以透过 PDO 而不是 SDO 来改变控制模式，此功能可快速变更控制模式（通常为 3 - 5 个周期），并非所有伺服驱动器都支援此功能。

启用数位输入：对所有轴启用数位输入存取，非所有轴皆有数位输入。

启用数位输出：对所有轴启用数位输出存取，非所有轴皆有数位输出。

允许第二编码器：启用轴内部位置的存取。

启用实际速度：将实际速度变数加入 PDO。

启用实际扭矩：将实际扭矩变数加入 PDO。

启用实际电流：将实际电流变数加入 PDO。

启用追踪误差：将跟随误差变数加入 PDO。

启用扭矩偏移量：将扭矩偏移变数加入 PDO。

启用位置抓取功能 (touch probe)：将位置抓取功能控制 (TouchProbeControl) 和位置抓取功能状态 (TouchProbeStatus) 变数加入 PDO。

RTX64 设定

显示即时子系统讯息：显示在 RtxServer 上的即时伺服器之讯息。

装置设定

设定欲使用的装置数量，若您有实际装置可连接，可在输入框中输入零；若无实际装置可连接，您可于输入框中输入所需装置数量，若实际装置数量不足于输入装置数量，则会建立模拟装置补足。

所需轴数：设定要建立于 EtherCAT 网路上的轴数量，若所需数量超过实际轴的数量，系统会建立模拟轴以补足所需数量。

所需 IO 数：设定要建立于 EtherCAT 网路上的 I/O 模组数量，若所需数量超过实际 I/O 模组的数量，系统会建立模拟 I/O 以补足所需数量。

选择欲与 KINGSTAR 控制模式使用的轴

KINGSTAR 控制模式所支援的轴数依您的授权而定，总数为实际轴与模拟轴的总和，例如，若购买了支援八轴的 Axis Level 1 套装，您可设定五个实际轴与三个模拟轴；或四个实际轴与四个模拟轴，此八个轴可由 KINGSTAR 控制模式控制；而此八轴之外的其他轴可受手动模式 (modeManual) 控制，您需使用自己的运动函式来控制这些轴。

当「所需轴数」中的值超过您的授权所支援的数量，设定工具将请您选择用于KINGSTAR 控制模式的轴。以下范例为支援八轴的授权，因此最多可选择八轴，选定轴后点击 OK 以连接。

注意：连线建立后，装置将自动显示在装置清单上。预设情况下，清单上显示的装置将按照它们在 EtherCAT 上的连接顺序依序排列，装置显示的名称即为该装置的索引。欲重新排列装置清单，您可使用别名*功能（WriteAxisAlias 或 WriteIOAlias）。

别名* 若别名功能已启用，而装置显示的顺序并未按照别名顺序排列（仍显示索引名称），请执行以下步骤：
1. 至 C:\Program Files\IntervalZero\KINGSTAR\bin\ksm64Tuning 路径下开启 KsTuning.exe.config 档案，将 ApplyAlias 的值改为 "true"。
2. 使用您的开发工具建立 EtherCAT 连线并为装置设定别名。
3. 开启 KINGSTAR 设定工具并重新连结 KINGSTAR Runtime 以更新别名顺序。请确认步骤 1 中 ApplyAlias 的值已设定完成后再开启 KINGSTAR 设定工具。

注意：设定工具不完全支援别名，以下为已知的限制：

1. 若 ApplyAlias 设为 true，则于设定工具点击连线键将无法正确启动 EtherCAT 连线。

2. 若设定工具在 ApplyAlias 为 true 时储存专案，则设定工具与 KINGSTAR API 无法使用别名来建立 EtherCAT 连线。
